1 範圍

本規範適用於棉花分級室模擬晝光照明實驗室光照度和相關色溫的校準。

2 引用文件

本規範引用以下文件：

JJF 1071--2010國家計量校準規範編寫規則

GB/T 13786-1992棉花分級室的模擬晝光照明

凡注日期的引用文件，僅注日期的版本適用於本規範；凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用於本規範。

3 術語和計量單位

3.1術語

3.1.1光照度均勻度uniformity of illumination工作台麵光照度最小值與光照度平均值之比。

3.1.2相關色溫均勻度uniformity of correlated color temperature工作台而相關色溫最小值與相關色溫平均值之比。

4 概述

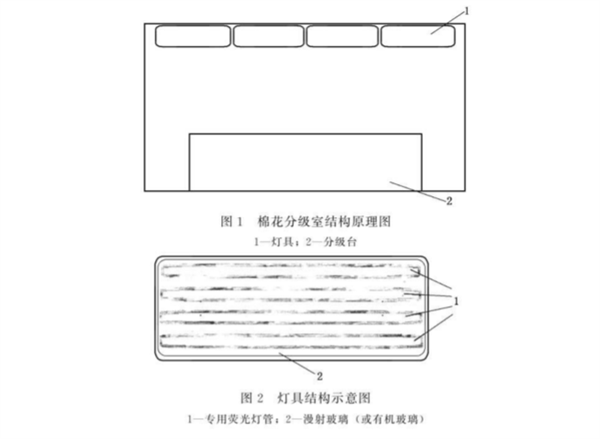

棉花分級室模擬晝光照明為識別棉花表麵顏色時提供了一種標準光源，用於評定棉花的顏色級、軋工質量和品級等感官檢驗指標。棉花分級室是一個單獨的房間，由專用燈具、分級台和相關設施組成（見圖1）。模擬晝光照明提供D75標準光源，模擬相當於北向中等陰天晝光照明及光譜分布（燈具結構見圖2）。

5 計量特性

5.1光照度E:（750±100）lx；光照度均勻度Ug:Ux>80%。

5.2相關色溫Te：（7500±200）K；相關色溫均勻度Ur:U+>80%。

注：上述技術指標隻作為參考，不作為棉花分級室評判依據。

6 校準條件

6.1環境條件

6.1.1室內環境溫度：常溫。

6.1.2相對濕度く80%，

6.1.3棉花分級室無外界光源幹擾。

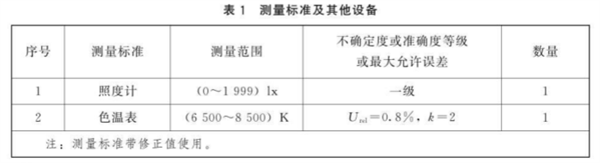

6.2測量標準及其他設備見表1。

7 校準項目和校準方法

7.1校準項目

棉花分級室模擬晝光照明校準項目對應本規範計量特性條款及校準方法條款見表2。

7.2校準前檢查

7.2.1棉花分級室設施應清潔，光源箱相應棉檢台分布均勻；燈具的配光特性能滿足GB/T 13786--1992第4章、第5章的要求。7.2.2棉花分級室內牆壁等相關設施的顏色規格應符合GB/T 13786-1992 第8章的要求。

7.2.3棉花分級室燈具安裝應符合GB/T 13786-1992第7章的要求，燈具供電電壓穩定。

7.3校準方法

7.3.1校準步驟

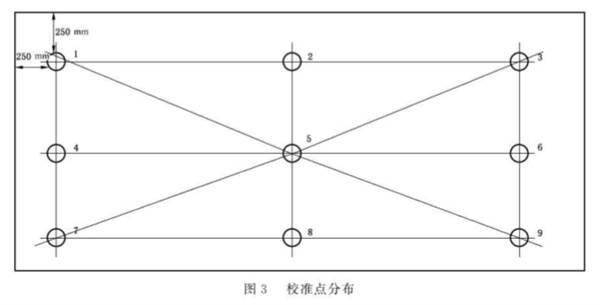

將工作台表麵均勻選取9個校準點位置，校準點離相近的分級台麵邊緣約250 mm，中間校準點處於各線的交叉點（如圖3）。將照度計、色溫表傳感器分別平置於工作台表麵，開燈平衡30 min後，依次校準各點的光照度及相關色溫，校準員與傳感器保持足夠距離以避免幹擾校準數據，待顯示數值穩定後讀取並記錄各點光照度、相關色溫。按照上述方法重複校準，共校準3次，得到3組9個校準點的數據，計算出的9個校準點平均值、最小值和最大值，為校準結果。

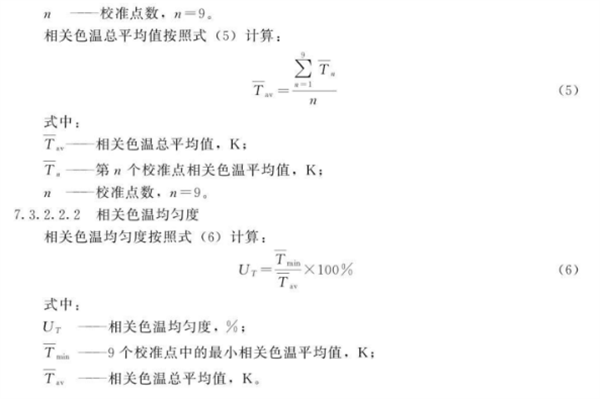

7.3.2校準數據處理

7.3.2.1光照度校準數據處理

7.3.2.1.1光照度平均值

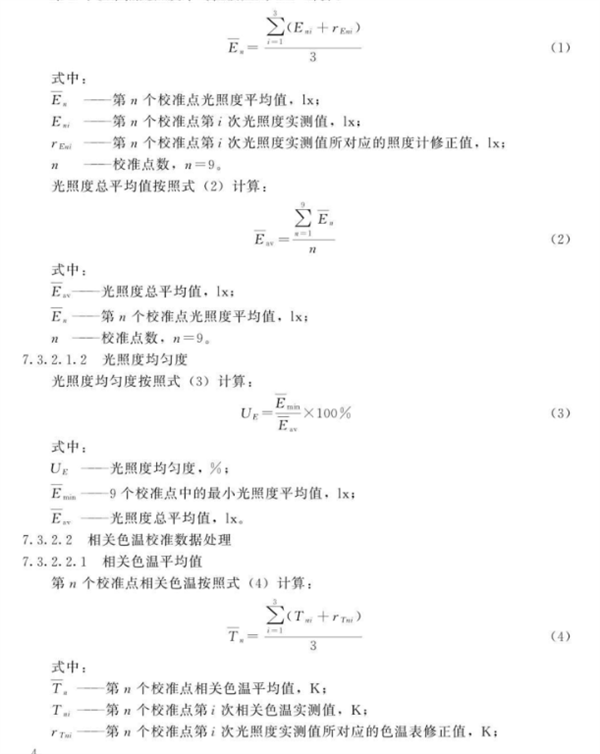

第n個校準點光照度平均值按照式（1）計算：

8 校準結果表達

8.1校準記錄

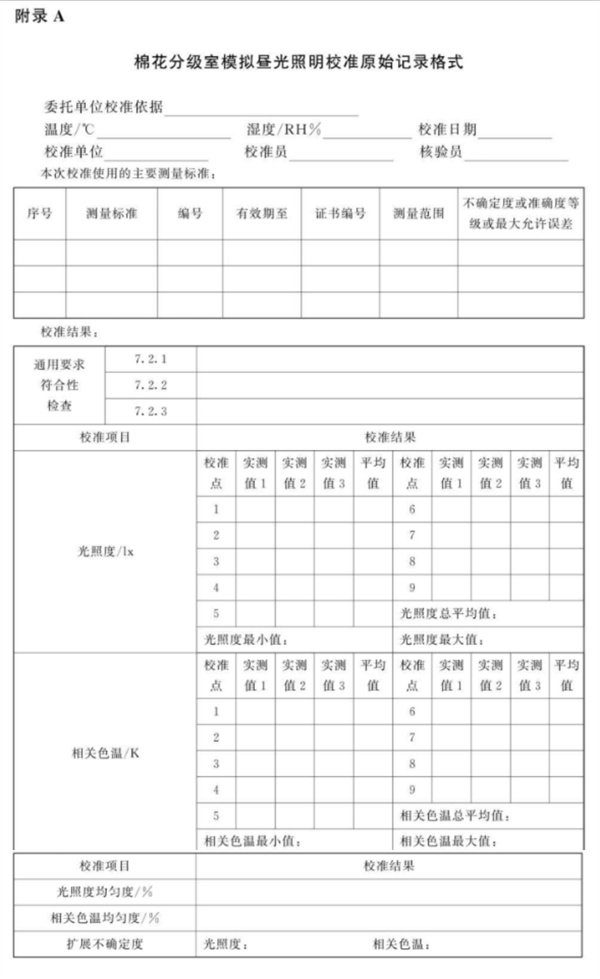

應詳盡記錄測量數據和計算結果。數據修約按GB/T 8170執行，推薦的校準記錄格式見附錄A。

8.2校準證書

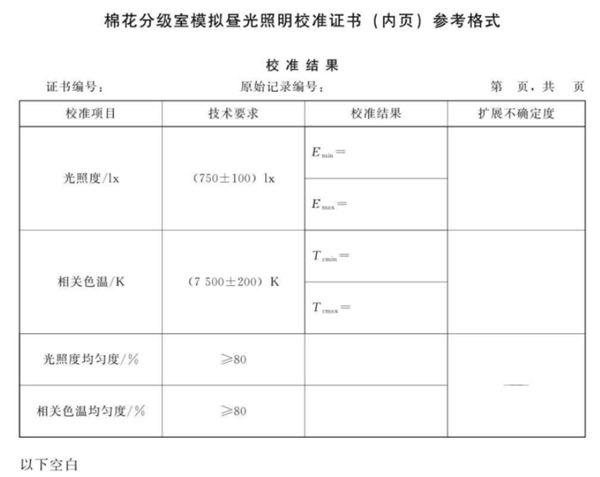

經校準的棉花晝光分級室應出具校準證書，校準結果應在校準證書上反映，校準證書包括的信息應符合JJF 1071-2010中5.12的要求，推薦的校準證書內頁格式見附錄B。

8.3不確定度

校準證書應給出各校準項目的擴展不確定度，評定示例見附錄C。

9 複校時間間隔

在定期進行期間核查的條件下，建議複校時間間隔不超過12個月。

注：

1. 由於複校時間間隔的長短是由棉花分級室的使用情況。使用者、燈具等本身質量等諸因素所決定的，送校單位可根據實際使用情況及質量風險自行決定。

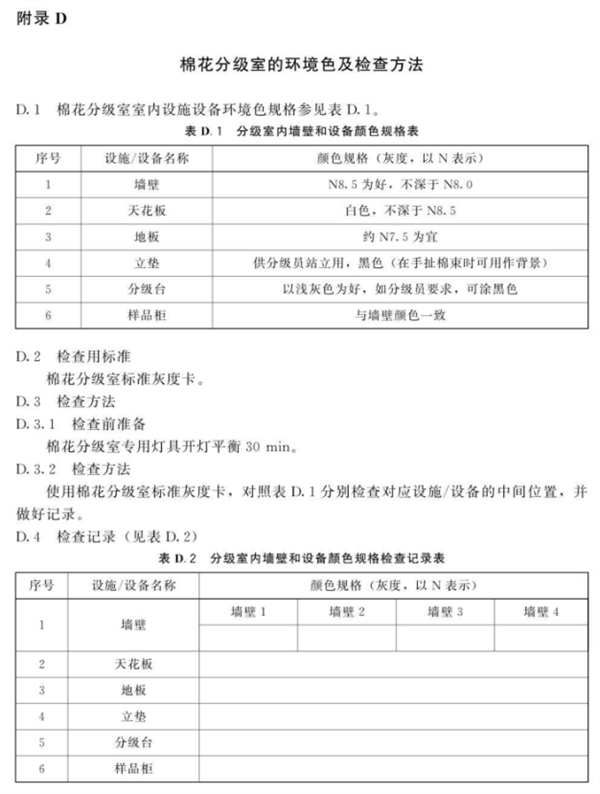

2. 如需要檢查棉花分級室的環境色，其檢查方法參見附錄D。
